常州某洗浴會所淋浴及泡池廢水余熱回收項目預案推介

一）、預案前言 自二00六年大正節能介入節能型空氣能熱泵技術的推廣與應用至今，已有十余載了。十多年來，大正節能以空氣能熱泵技術為主導，觸類旁通，將太陽能集熱與空氣能熱泵的技術優勢完美結合，廣泛應用于熱水及采暖；還由此拓展開泳池（浴池）池水恒溫及水處理及泳池室內三位一體熱泵項目等。

大正一貫堅持技術第一、專業第一、品質第一、服務第一原則，以創新突破為企業發展能動力。此次成功將污水源熱泵技術應用于常州某高端洗浴休閑會所，便是一個真實的寫照。

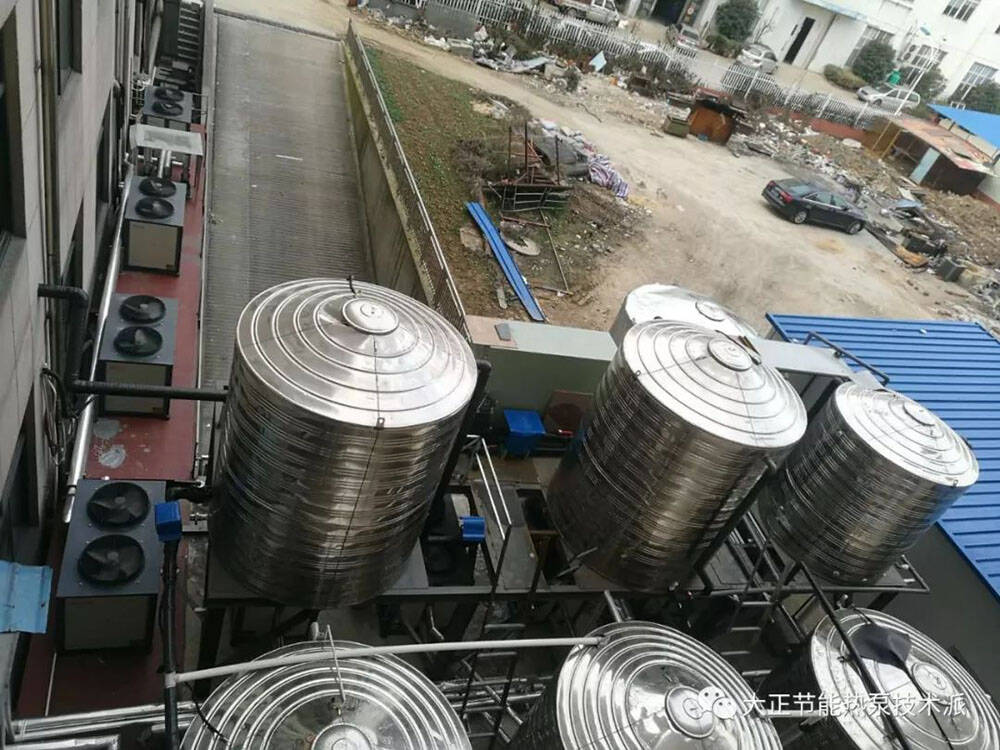

       （本案原三級加熱空氣能熱泵熱水系統平面布置圖）

預案說明  受益于大正節能的專業堅持，常州某洗浴休閑會所的周總等最終選擇了將會所的空調、地暖、新風，男女浴池的水處理及池水恒溫，以及淋浴熱水系統交與大正配套。其中淋浴熱水系統由5臺大正代理中廣歐特斯10P常規熱泵組成，設計每日生產30-50噸55度熱水，滿足300-500人次洗浴需求。另配套4臺10P泳池專用熱泵分別為3臺供男區浴池、1臺供女區浴池池水的恒溫。自一八年十月會所運營以來，客流量不斷刷新記錄，日接待洗浴客人破700-800人次，其中淋浴熱水供應能力遠超原30噸設計。而原來配套的購買商用熱水、一則成本高，用水品質（水質硬）達不到客戶對高品質經營的要求，二則操作起來也多有不便。此時，客戶的需求與大正秉持的節能創新理念便不謀而合：我公司向客戶推薦的污水源熱泵（廢熱回收）技術便在本案成功實踐并應用。

數據分析 本案中，根據運營這段時間數據積累，原空氣能熱水及浴池恒溫設計還是實現了預定需求（單淋浴熱水，會所在周末已接待700多位客人了，保守估計，該系統目前的生產能力早已接近50噸。）

依目前運營發展勢頭情況，冬季洗浴高峰期的客流量肯定能破千，則淋浴熱水需求量應在50-80噸55度之間，甚至更高。那么，除了只停用原空氣能設備，而采用購買商用熱水形式就沒有更理想的產水方式了嗎？

本案中，依現有淋浴設備的生產與會所的消耗能力：日耗50噸熱水計，則產生約45噸左右、溫度在30-35度廢水。另外，在泡池?fù)Q水時，男女區的池水保守估計又要排放近30-40噸40度（以35度計），則

在泡池不換水的經營日，每日有30-50噸空氣能生產的淋浴廢水；在泡池?fù)Q水的經營日，則有近60-80噸這種溫度仍有30-35度余熱的廢水。

依據水源熱泵工作原理，理論上有多少廢水量就能產生多少適用的熱水（溫度可調、在42～55度之間）。則本案中淋浴熱水的生產能力可以翻倍增長，完全能夠滿足會所冬季高峰時的熱水需求。

本案中這個污水源熱泵的工程流程（參考提供的系統原理圖）：

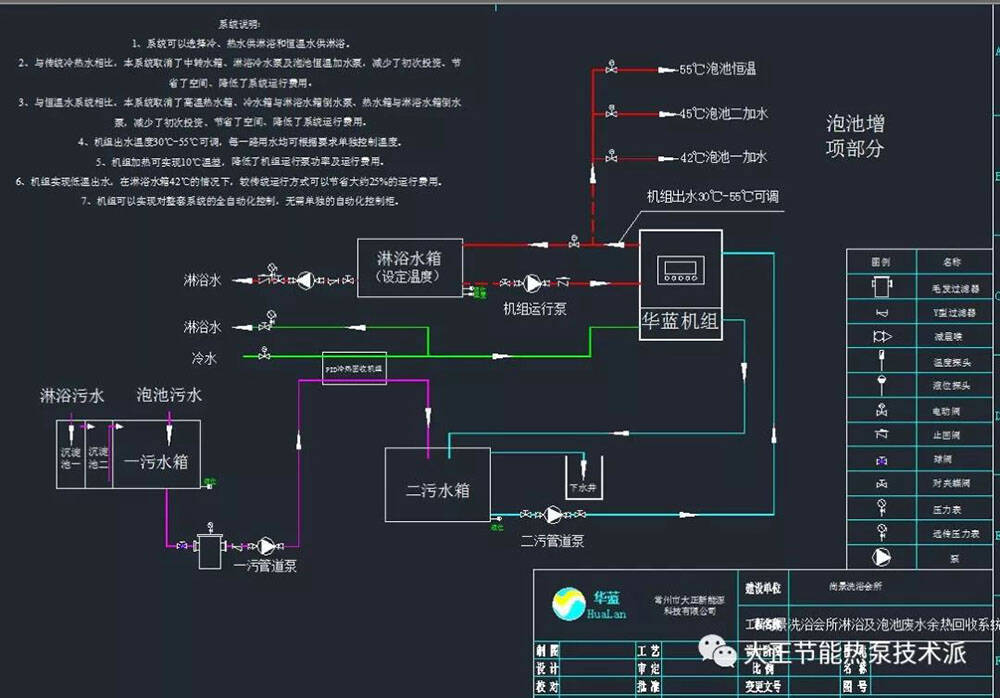

             （本案洗浴會所污水源熱泵系統運行原理圖）

系統運營原理說明  本案中，先將淋浴及泡池這兩部分收集過來的污水經過沉淀，進毛發聚集器，流經一污水箱。其中一部分污水由一污管道泵進PⅠD（智能流量控制板式換熱系統）冷熱回收機組，將6～8度自水直接加工成30度左右溫水。

此處加工成本接近于零能耗的30度左右溫水，

一、進會所原冷水二次供水水箱。替代會所淋浴端的原6～8度自來水作為淋浴用水混水閥的冷水用水 (這樣淋浴端的熱水量就大大節省了)。

二、進會所原空氣能系統初級水箱。替代原淋浴熱水系統的初級水箱的原6～8度自來水補水；

三、最后還進入新增污水源熱泵水箱。

而經過PlD機組加工后的尚有余熱的污水（12-15⁰C）再進二污水箱，由二污管道泵與污水源熱泵作熱源側換熱，機組將30度左右溫水直接加熱至40~55度。（在后來的系統調試中，我們將經由污水源熱源加工的40~55度熱水直接補入原空氣能淋浴系統的二級水箱。這樣，當水溫在40度左右時，再由二三級空氣能熱泵升溫5度左右，便可由與三級恒溫供熱水箱相連的變頻供水泵組直接提供室內淋浴或浴池?fù)Q水用水。）

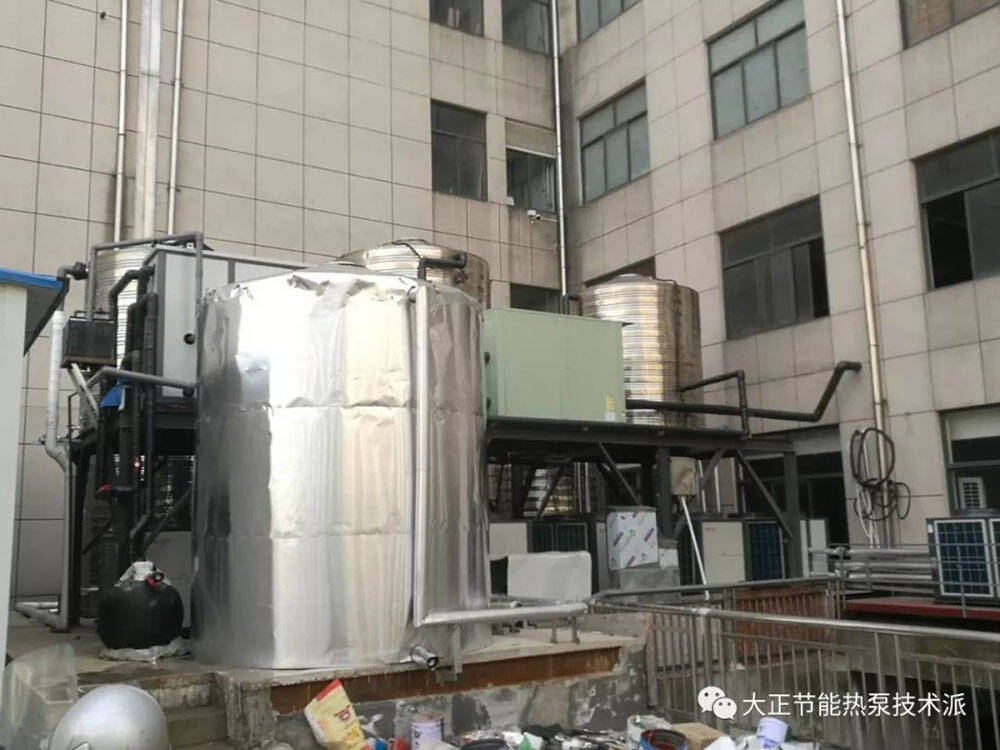

 （本案原三級加熱空氣能系統與新增污水源熱源熱回收系統安裝實例）

效益分析 自一八年十二月中旬開始安裝，至月底進入試運行。此套新污水源熱泵系統與原空氣能熱水系統的整合，經過一段時間運行、調整、完善，已突顯出其強大的節能、高效的技術特點與超強翻番的產水能力。

首先，新增污水源熱泵系統的智能變流量板式換熱裝置，耗能低，換熱能力強（以本案為例，時處理污水量為8噸/時，一污水泵能耗2.2KW,即將一噸6～8度自來水換熱到32度溫水，其能耗僅為0.3度不到）；

再者，污水源熱泵將32度溫水加工成42-55度熱水、以本案配套的額定功率18KW的熱泵機組為例：加工42度熱水，其能力最低為6～7噸。以6噸計，加上兩組換熱側循環泵功率共3.7KW和機組功率，其能耗也就在（18+3.7）KW/6≈3.6KWH/噸。

所以，綜合此套污水源熱泵系統，將6～8度自來水 加工到42度溫水，其能耗才接近4度/噸（在二污水箱保持充沛的、溫度在10度以上的污水源時，是完全可以加工至55度的）。本案中，42度溫水再經由原空氣能系統配套的二三級熱泵機組加熱到50-55度區間，此段能耗應在3-5度/噸（冬季環溫在10度到0度區間情況下）。

當二三級水箱水量不足以滿足供應時，一級水箱中溫度在32左右的溫水，再經過一、二、三級加熱至50-55度區間，此段能耗也就在5-8度/噸。

綜上數據，本案中，新增污水源熱泵與原空氣能熱泵系統，將6-8度自來水加工到50-55度區間，其平均能耗在10度/噸左右，加上自來水的成本（4.5元/噸），電費以1.0元/度計，則每噸水的成本不超過15元。

而以45度水溫為上限，則本案的熱水成本可控制在10元左右。

更重要的一點，兩系統的結合，其加工熱水的能力成倍增長：客流量大，用水量大，則補償新水的能力相應增大。即用得多，排得多，產的也就越多，會所的效益也就越好。真正實現產能與收益的良性循環。而且，還實現了投資此套系統的另一優勢：省心。

附1：本案淋浴及泡池廢水余熱回收系統基本配置（以一臺額定功率18KW污水源熱泵機組，配套一組換熱能力在8噸/小時的高效熱回收機組為基本配置）

說明：1、本案為預算所列范圍內總包交鑰匙工程，即從設備制作到安裝調試，至交付使用所需的所有費用。

2、設備安裝平臺約30平方?？蛻舴叫杞鉀Q設備安裝平面的硬化或其它必備條件?？蛻粜鑼⒘茉〖芭莩氐奈鬯艿溃ü艿雷霰靥幚怼９軓綖镈E160）輸送至安裝平臺附近，并留余量。另將新增設備電源電纜（3*35+2*6mm²）等送至設備安裝地3米范圍內。

附2：大正節能本案余熱回收設備與其它供熱設備的性價對比

（以本案用水需求量、每日50噸為例：50噸空氣能熱水系統與日產50噸同樣溫度熱水的其它熱水設備相比）

常州市大正新能源科技有限公司

江蘇大正新能源信息咨詢有限公司

2018-11-28
